R-11,R-123 온도-압력선도

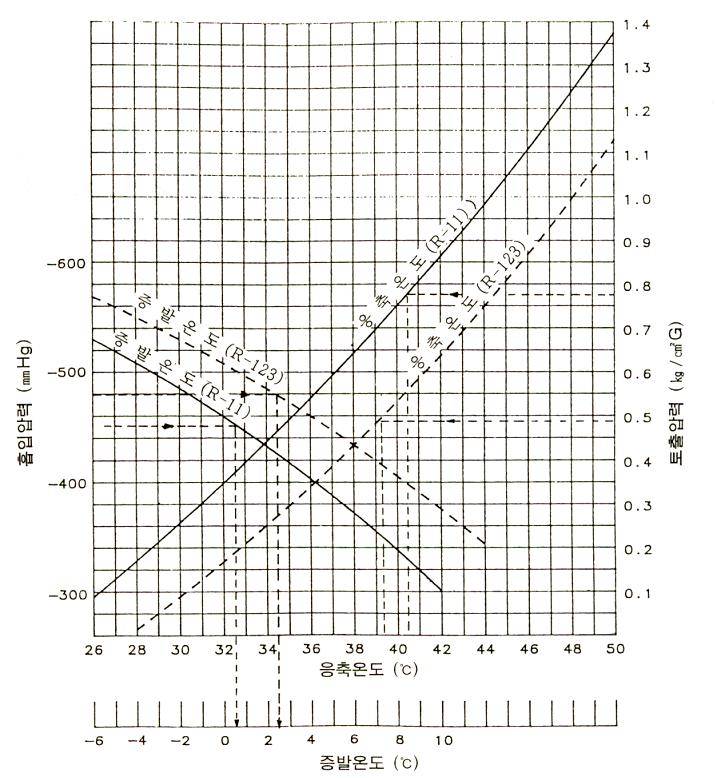

터보냉동기에 사용되는 R-11과 대체냉매인 R-123의 온도-압력선도입니다....
사용되는 냉동기의 온도-압력을 도표와 비교해보면 냉동기의 상태를 짐작할 수 있습니다.

예)
사용 냉매 R-11이고 운전중 응축압력 0.8kg/cm2G,증발압력 -450mmHg일때 냉각수 온도가 41℃,냉수출구온도 5.5℃이면 최고의 상태(이론적으로 )로 운전된다고 판단하시면 되는데 보통 사용되는 기기의 냉수,냉각수 온도는 이보다는 조금 높습니다.
하지만 이 온도보다 3~4℃이상 높게 차이가 난다면 불응축가스의 혼입이나 냉매의 과다충전,냉매의 과소충전,증발기나 응축기의 오염 등 등 원인을 찾을 수 있습니다.
